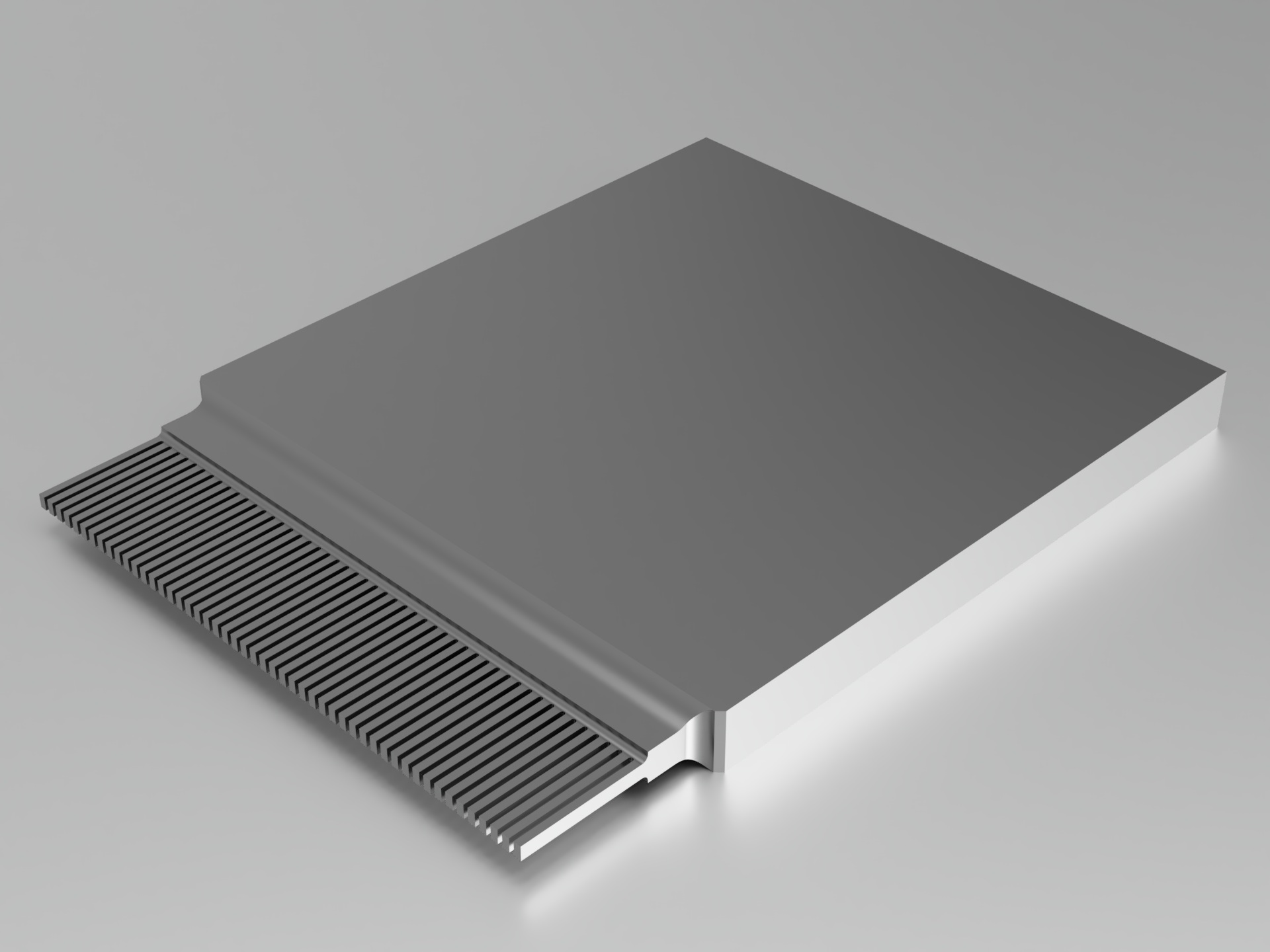

- 部品画像

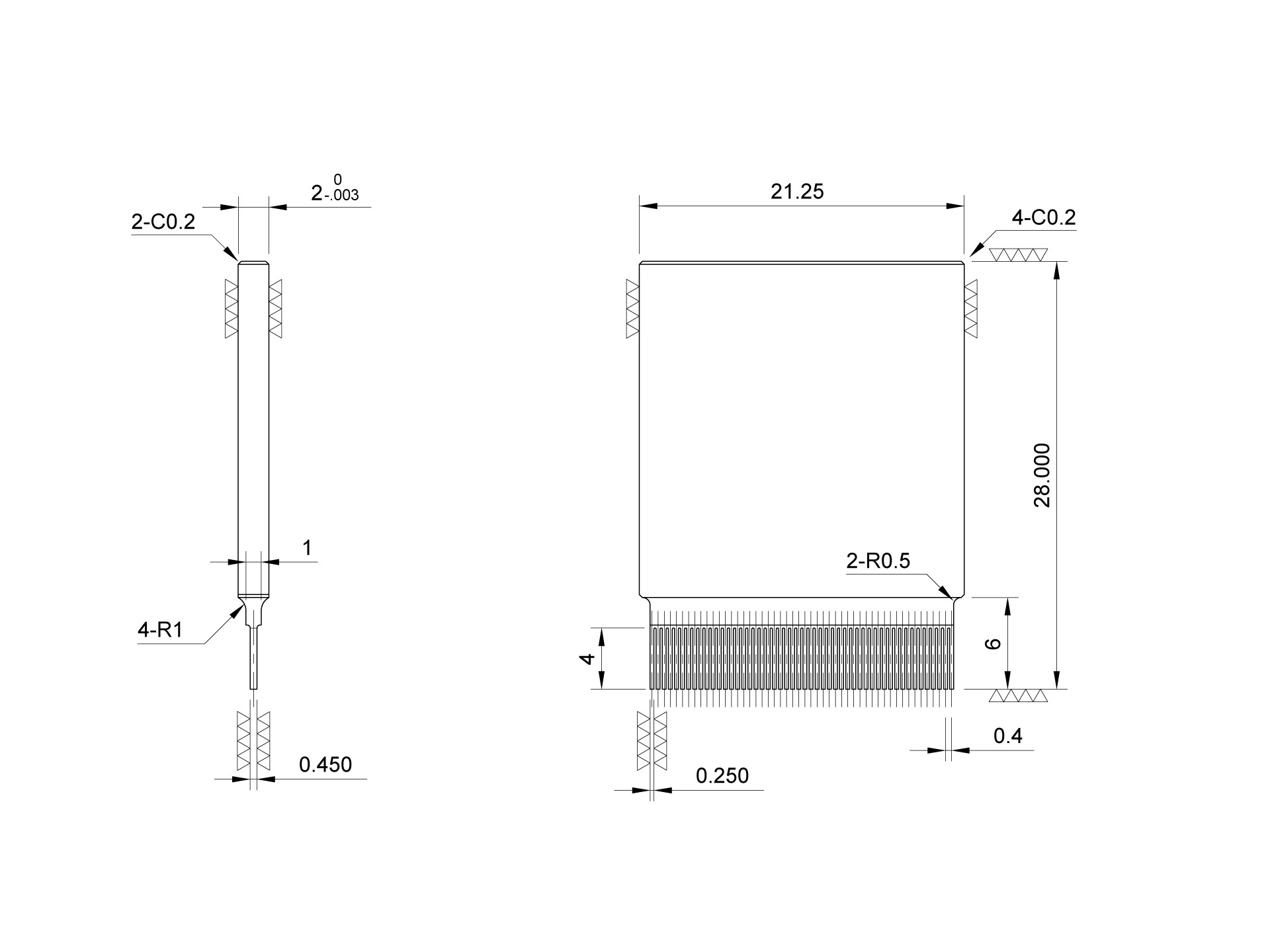

- 製作図面
エンボスキャリアテープと呼ばれる、電子部品や半導体を安全に保管・搬送するための梱包資材を加工するための櫛歯角パンチです。
平面研削のみで加工でき、0.4mmのファインピッチで±0.002の加工精度を保証。形状によって有効長10mmまで対応できます。
| 材料 | 超微粒子超硬 |
| 精度 | ピッチ精度：±0.002mm 刃先寸法精度：±0.002mm 厚み精度：±0.001mm |
| 加工内容 | 平面研削加工 |
注意事項
本サンプルは実際のワークではありません。
当社の精密加工能力をより明確にイメージしていただくため、実際に製作・納品したワークを参考にモデリングしたダミーです。
