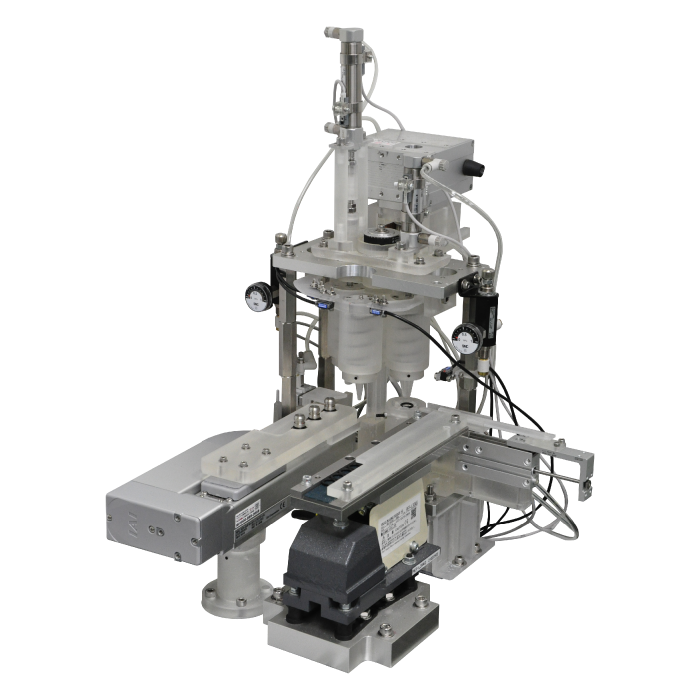

Oリングスマート挿入機

1. 独自開発のセンタリング機構

Oリングスマート挿入機［SmartO］は、Oリングの位置や挿入姿勢を安定させる独自開発のセンタリング機構（特許登録済）を搭載することにより、スムーズな高速挿入動作を実現。

手作業では数十秒かかるOリング挿入作業を、数秒で行うことができます。

2. Oリングの高速挿入に対応

最新機ではOリング挿入ヘッドを2ヘッド構成にしたことで、Oリングの供給工程と挿入工程の同時作業を実現。

タクトタイムが従来機の1/2に短縮されました。

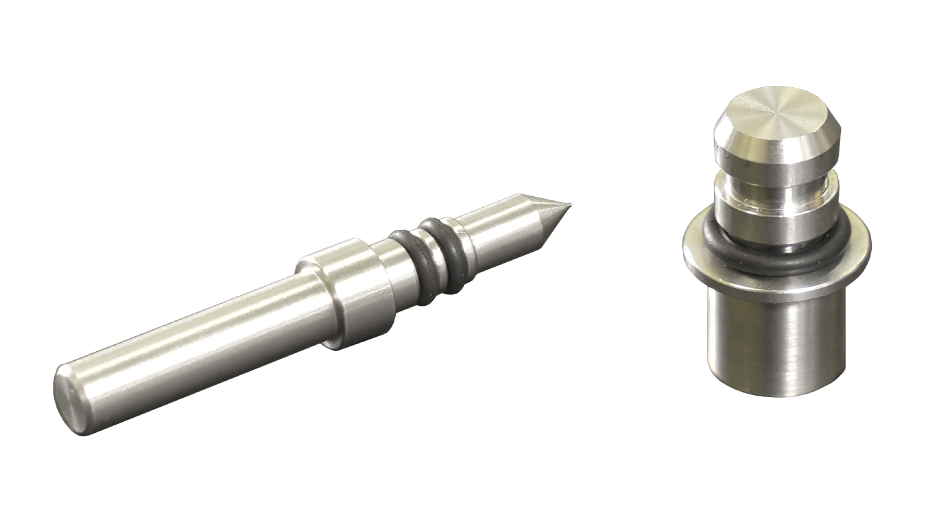

3. 様々なワークに対応

ワークのOリング挿入経路を包み込む挿入ヘッド構造により、ワークにテーパーや段差（凹凸）がある場合も、その影響を受けることなくスムーズな挿入を行うことができます。

そのため、Oリングの挿入経路が複雑なワークや、2個以上のOリングを挿入するワークにも対応することができます。

4. 高い拡張性

径違い品への切り替えは、工具なしで簡単に専用ヘッドや供給ユニットの交換を行うことができます。

また、内径用／外径用それぞれにモデルをラインアップしています。

設置場所を選ばないコンパクト設計のため拡張性も高く、複数の挿入ユニットを組み付ければ、1つの製品に複数のOリングを挿入するシステムが簡単に構築できます。

上図はシステム化の一例で、
ワークに内径用／外径用Oリングや各種パーツを組み付け搬送（①～⑦）、
組み立てたもう1つのワークと組み付け（⑧～⑭）、
完成品を排出（⑮）という一連の工程を自動化したもの。

ワークロータリー搬送やワークストッカ、Oリングパーツフィーダ、完成品取り出しコンベアなどと連結することで、Oリング供給から完成製品取出しまで無人運転が可能になります。

また、レーザーマーキングや外観検査を行うユニットを搭載することもできます。
